遠心鏡頭景深的含義及計算方式

遠心鏡頭的景深是一個重要參數，它決定了清晰圖像的范圍。景深的大小取決于多個因素，包括鏡頭倍率、光圈數、波長、像素大小以及客戶使用的邊緣提取算法靈敏度。對于大多數遠心系列鏡頭，其陳述的景深通常是在光圈數為8的整體景深。

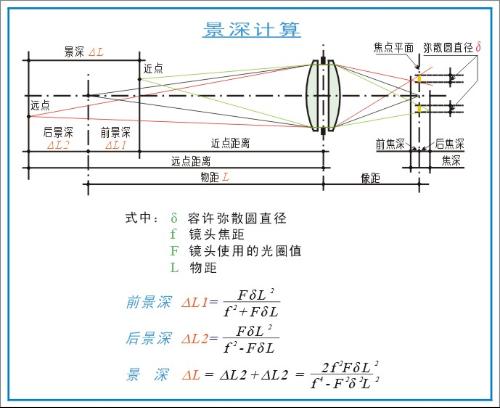

景深可用于測量應用，通常比缺陷檢測景深要大，而且圖像的對比度必須盡可能高。一個簡單的景深計算公式如下：

景深 = (工作光圈數 * 像素大小 * 應用程序特定參數) / (放大倍率 * M放大倍率)

其中，M表示放大倍率，WFN表示工作光圈數，P表示像素大小(微米)，K表示應用程序特定參數。應用程序特定參數取決于應用的類型。對于遠心測量應用，一個合理的應用程序特定參數值是0.015，而缺陷檢測應用程序特定參數應設置約0.008。

需要注意的是，景深是一個主觀參數，沒有客觀或標準的方式來定義它。此外，景深的大小也受到其他因素的影響，如鏡頭的設計、制造質量、使用環境等。

在遠心光學成像中，由于雙面聚焦遠心的特點，鏡頭的景深相對較好。例如，在計算雙遠心鏡頭2364的景深時，使用給定的參數(放大倍率=0.38，像素大小=4.4um，應用程序特定參數=0.015，光圈數=8)代入公式，可以得到景深約為31.55mm。

需要注意的是，景深的計算公式只是一個近似值，實際景深可能會因各種因素而有所變化。為了獲得更準確的景深值，建議進行實際測量或使用專業的景深測量工具。

奧萊光電針對機器視覺激光精密加工需求自主研發同軸測溫激光加工遠心消色差掃描物鏡，該掃描振鏡聚焦系統集成同軸攝像功能，專為滿足有高精度定位要求的振鏡掃描加工系統設計，CCD觀測的圖像與激光光束焦點完全同軸，與F-theta鏡頭及照明光源配套可實現“所見即所得”的機器視覺定位激光加工。

普通的fθ掃描物鏡(場鏡)因?yàn)闆]有做消色差設計，要做同軸視覺就必須用標定的方法進行大量的校正工作，而遠心消色差掃描物鏡很好的從硬件上解決了這些問題，無需用軟件進行繁瑣的位置重合校正，定位精度更高。

其主要應用于機器視覺激光焊接/激光標記/激光切割/激光調阻等;

另外，關于遠心鏡頭景深更大的說法，實際上并不完全準確。景深的大小取決于多個因素，包括鏡頭的倍率、光圈數等。遠心鏡頭在某些方面具有優勢，如畸變小、視場大等，但并不意味著其景深一定更大。因此，在選擇鏡頭時，需要根據實際應用需求和場景來綜合考慮各種參數和性能。
