恒溫激光焊接系列
一體化恒溫振鏡同軸加工系統參數/圖片/應用/價格

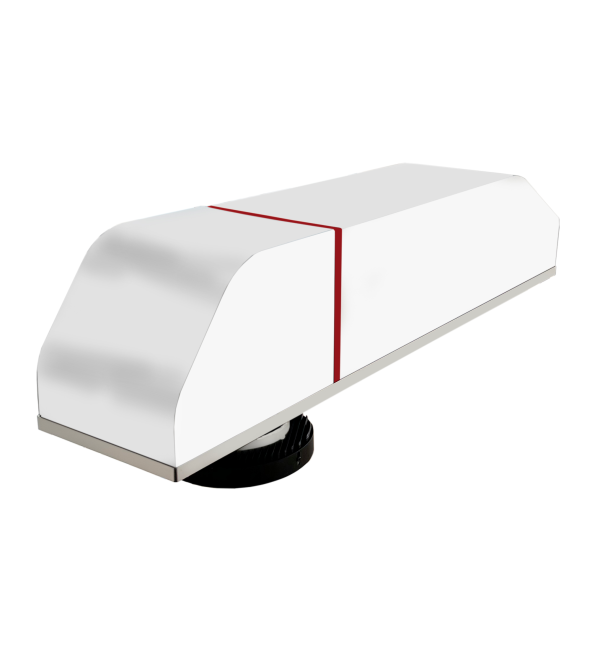

產品圖片：
產品簡介：
1.波長800-1100nm
2.溫控范圍60-400℃
3.成像鏡焦距F40/F60/F100/F200
4.通光孔徑20mm
5.場鏡焦距F160
6.激光器功率可選
產品特點：
1.場鏡完美消色差設計
2.溫度閉環反饋監控
恒溫激光錫焊/塑料焊
3.高精度定位
校正后絕對定位精度可達0.02mm以下
4.激光同軸監控
5.兼容大多數振鏡
6.提供機器視覺定制
產品結構圖：
系統組成部分說明：
該系統由7個部件組成，分別為：成像物鏡，CCD相機，準直鏡，傳導光纖，測溫機構，遠心消色差物鏡，照明光源
系統規格參數：
| 溫度反饋直接半導體風冷激光器 | 1.半導體激光電源：錫焊專業半導體電源，嵌入式恒溫算法，閉環功率控制；
2.高功率半導體激光器：直接半導體激光器，100W，激光λ=915nm; 3.高能量抗反射光纖：激光傳導光纖，階躍型能量光纖，芯徑400μm，可拔插； |
| 紅外測溫儀 | 1.紅外在線測溫儀：大客戶OEM定制版+PID算法軟件，響應速度20us； |
| 高速掃描振鏡 | 1.高速掃描振鏡
通光孔徑20mm，特殊定制振鏡鏡片； |
| 振鏡同軸焊接光學系統 | 1.同軸監視成像鏡頭：XYZ三軸微調，視場范圍：≤Φ16mm 照明波長：488-850nm,工業相機：1/1.8英寸，C/CS口，客戶自配
2.準直光學經鏡頭 3.紅外測溫光學合束模塊：60-400℃，該系統僅支提供相應光學系統及安裝接口 4.成像分光合束機構，包含成像分光合束鏡片 5.激光分光合束機構+激光光合束鏡片 6.測溫儀安裝調節架：測溫儀探頭上專用的二維調節架； 7.濾光片：Φ20*3mm，激光成像系統專用； |
| 遠心消色差掃描物鏡 | 1.遠心消色差掃描透鏡：多波段遠心消色差掃描透鏡，通光孔徑≤20mm，幅面70x70mm |
| 恒溫激光焊接專用照明光源 | 1.恒溫激光焊接專用照明光源：恒流源亮度無極可調，光源COB封裝，專用散熱固定夾具，和鏡頭無縫結合，恒溫激光焊接專用照明光源專用波長； |
| 恒溫激光焊接控制硬件 | 1.PCI振鏡多軸運動控制卡；
2.CMOS數字相機：高速黑白工業相機130萬CMOS，分辨率：1296*1024，芯片大小：1/3'' 3.軟件狗 |
| 短波紅外測溫軟件V1.0 | PID模糊智能算法，錫焊專用半導體，恒溫焊接溫度響應功率外控系統軟件； |
| 恒溫激光焊接軟件V1.0 | 專業圖像識別熔焊錫焊軟件：包含視覺算法包，軟件；軟件和電源通訊帶溫度監控，多段溫度焊接設置，可以手動及自動進行圖像識別焊接 |
應用范圍：
1.不銹鋼、鋁合金、銅材等金屬焊接
2.塑料等非金屬熔覆
3.電路板、鋁絲焊接
打烊示例：
