激光錫焊與波峰焊的特點與區別

近年來，隨著激光行業的不斷發展以及激光技術的快速發展，激光產業也從高不可攀的神壇走到了包羅萬象的行業之中。同時因?yàn)樾录夹g(shù)的出現也對傳統行業造成了一定的威脅，也正因?yàn)榧す獾母呖煽啃约暗秃哪苁沟猛耆梢匀〈恍﹤鹘y(tǒng)的行業專用設備。

本文僅針對電子制造行業的專用設備選擇性波峰焊與新興設備激光焊錫做一些比較與特點分析。

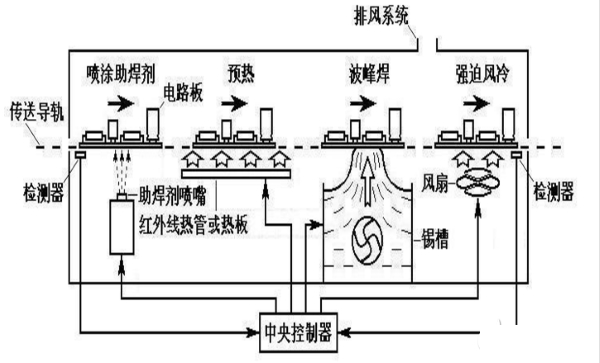

波峰焊優勢：

一種通孔元件基板焊接中生產效率高、自動化程度高、焊劑噴射位置及噴射量精確控制、微波峰值高度精確控制、焊接位置精確控制、進行微波峰表面的氮?dú)獗Ｗo(hù)、各焊接點工藝參數的最優化。一種不同尺寸的噴嘴快速更換、一個焊點的定點焊接與通孔連接器管腳的有序陣列焊接相結合的技術，可以根據要求設定焊點形狀“胖了”“瘦了”其程度適合于多種預熱模塊(紅外、熱風)和板上方增加的預熱模塊、免維護的電磁泵、結構材料的選擇完全適用于無鉛焊料的應用。模塊化的結構設計減少了維護時間等。

波峰焊接缺點:

僅適用于通孔設計的PCB組裝工藝，SMT,CABLE WIRES則不適用，所以應用范圍較局限，由于焊接時需要使用助焊劑并產生錫渣，后期生產成本較高。

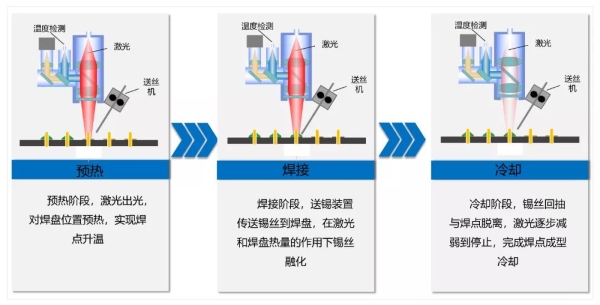

激光錫焊特點：

1.多軸伺服電動機的卡控制，定位精度高

2.激光點小,焊盤、間距小器件焊接有優點

3.焊點一致性好、外形美觀、圓潤

4.無錫焊渣、熔劑浪費、生產成本較低

5.可焊接的產品類型是SMD、PTH、電纜線

6.透錫率高(90%以上)，容易控制

7.容易實現自動化

8.可精確控制送絲量，對耗材的使用量好控制

9.非接觸式焊接、無機械應力、靜電危險

松盛光電激光錫焊系統由多軸伺服模組，實時溫度反饋系統，CCD同軸定位系統以及半導體激光器所構成;松盛光電通過多年焊接工藝摸索，自主開發的智能型恒溫焊接軟件，支持導入多種格式文件。獨創PID在線溫度調節反饋系統，能有效的控制恒溫焊接，確保焊接良品率與精密度。本產品適用面廣，可應用于在線生產，也可獨立式加工。

激光焊接優勢：

對超細微化的電子基板進行多層化的電氣安裝部件。由于不能適用[傳統工藝品]，促進了技術的急速進步。不適合于現有的烙鐵工法的超微細零件的加工，最終通過激光焊接完成。非接觸焊接激光焊接的最大優點。由于不需要與基板或電子部件接觸，所以?xún)H用激光照射來供給焊錫不會成為物理的負擔。激光束的有效加熱也是巨大的優點，并且可以在狹窄部位和相鄰元件之間沒有距離的情況下通過改變角度來照射。因此，需要定期更換前端，但激光焊接更換的部件極少，維修成本較低。
